KRS-31 PN 16

Flanşlı Mafsallı

Açısal kompansatörler, boru hatlarında meydana gelen ısıl genleşmeleri kontrol altına almak amacıyla tasarlanmış, özel hareket kabiliyetine sahip genleşme elemanlarıdır. Bu kompansatörler, oluşan eksenel genleşmeyi boru eksenine dik bir düzlemde açısal harekete dönüştürerek sistemdeki genleşmeyi güvenli bir şekilde absorbe eder. Bu sayede, boru hattının yapısal bütünlüğü korunur ve termal streslerin olumsuz etkileri minimuma indirilir.

Açısal kompansatörler, çoğunlukla tek eksende (örneğin boru hattına dik yönde) açısal hareketleri karşılamak üzere kullanılır. Ancak özel tasarımlarda, birden fazla yönde oluşabilecek hareketlerin emilmesi de mümkündür. Bu yönüyle, sistemin ihtiyacına uygun esnek çözümler sunar ve geniş uygulama alanlarında kullanılabilir.

İki veya daha fazla açısal kompansatörün birlikte kullanıldığı sistem kombinasyonları, özellikle uzun mesafeli hatlarda ve yüksek genleşme değerlerinin oluştuğu uygulamalarda yüksek performans sağlar. Bu kombinasyonlar sayesinde çok büyük miktarda termal genleşmenin güvenli ve kontrollü bir şekilde emilmesi mümkün hale gelir.

Ayrıca, sabit noktalar ve yön değiştirme elemanları ile birlikte kullanıldığında, sistemin dayanıklılığı ve servis ömrü önemli ölçüde artırılır.

Clipboard Clipboard

Teknik Bilgi

Standart Üretim : AISI 321 – DIN 1.4541
Özel Üretim : AISI 304 (DIN 1.4541), AISI 309 (DIN 1.4828), AISI 316 (DIN 1.4401), AISI 316 ti (DIN 1.4571) vs

Dizayn Basıncı : 16 BAR
Dizayn Sıcaklığı : – 196 + 550 C

Standart Flanş : Rst 37-2 (DIN 1.0038)
Özel Flanş : Paslanmaz Çelik DIN – BS – EN – ANSI vs.

Standart Mafsal : Rst 37-2 (DIN 1.0038)
Özel Mafsal : AISI 304 (DIN 1.4541), AISI 309 (DIN 1.4828), AISI 316 (DIN 1.4401), AISI 316 ti (DIN 1.4571) vs

Brush Brush

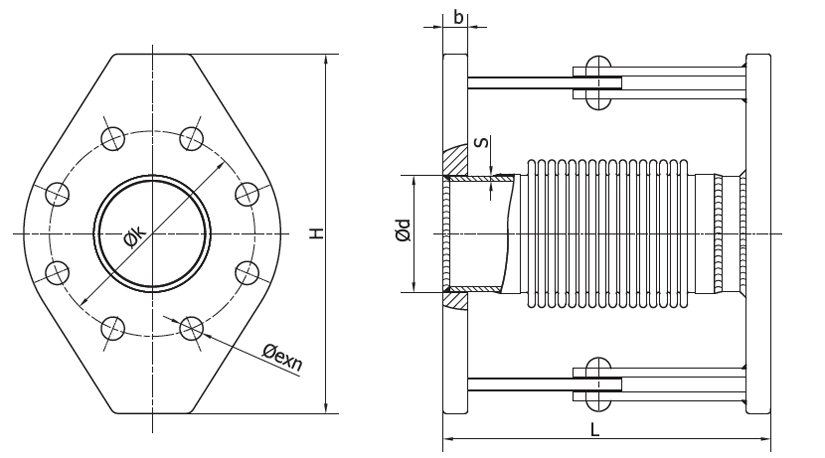

Teknik Çizim

Cog Cog

Uygulamalar

Yanal kompansatörler, boru sistemlerinde oluşan yanal hareketleri absorbe ederek, sistemdeki gerilimi ve titreşim kaynaklı gürültüyü azaltır. Tüm makineler, motorlar, pompalar, endüstriyel proses hatları, egzoz sistemleri, gaz ve su tesisatları ile içme suyu uygulamalarında güvenle tercih edilir.

Palette Palette

Boya Bilgisi

Tüm boyun, mafsal ve flanş parçaları, her ölçüde korozyona karşı özel koruyucu boya ile kaplanmıştır. Bu kaplama, özellikle dış ortam etkilerine maruz kalan sistemlerde uzun süreli dayanıklılık sağlar. Yüzey işlemleri, kalite ve güvenlik standartlarına uygun olarak titizlikle uygulanmaktadır.

Attention Attention

Özel Not

Tasarım sıcaklıkları talep doğrultusunda +950 °C’ye kadar çıkabilmektedir. Özel çalışma şartları için lütfen teknik ekibimizle iletişime geçiniz. Flanş ölçüleri için “Faydalı Teknik Tablolar” bölümünü inceleyebilirsiniz. Ürün ağırlıkları %10 toleranslıdır.

Çap
DN Ø		 Boy
L (mm)		 Kaynak Boyun Ölçüleri
Ø D x s (mm)		 Oval flanş
H (mm)		 Açısal Hareket +/-
ANG (°)		 Açısal Kuvvet
AK (Nm/°)		 Körük Efektif Alanı
KEA (cm²)		 Flanş delik merkezi
k (mm)		 Delik çapı
e (mm)		 Flanş delik adeti
n (Adet)		 Flanş kalınlığı
b (mm)		 Yaklaşık Ağırlık
(kg)
25 215 33.7×2.6 110 25 0.3 24 85 14 4 14 5.5
32 215 42.4×2.6 115 25 0.4 27 100 18 4 18 6.0
40 225 48.3×2.6 125 25 0.6 30 110 18 4 18 6.5
50 235 60.3×2.9 160 25 0.7 33 125 18 4 18 7.0
65 255 76.1×2.9 175 25 0.9 48 145 18 8 18 8.0
80 255 88.9×3.2 190 20 1.9 74 160 18 8 18 10.0
100 255 114.3×3.6 225 20 2.4 110 180 18 8 18 11.0
125 295 139.7×4.0 260 15 4.9 153 210 18 8 18 14.0
150 295 168.3×4.5 285 15 8.8 231 240 22 8 22 19.0
200 325 219.1×6.3 385 15 12.8 412 295 22 12 22 37.0
250 325 273.0×6.3 435 15 23.5 610 355 26 12 26 48.0
300 415 323.9×7.1 620 10 71.5 978 410 26 12 26 93.0
350 415 355.6×8.0 655 8 86.5 1163 470 26 16 26 127.0
400 415 406.4×8.0 705 8 115.0 1492 525 30 16 30 155.0
450 415 457.2×10.0 755 6 147 1863 585 30 20 30 170.0
500 415 508.0×10.0 805 6 181 2269 650 33 20 33 250.0
