KRS-6 Dekoratif Tip
Yüksek Katlı Binalar İçin
Eksenel kompansatör türlerinden biri olan Dekoratif Kompansatörler, boru sistemlerinde sıcaklık değişimlerinden kaynaklanan boyutsal uzama ve kısalmaları, boru hattının ekseni boyunca absorbe ederek dengeleyen özel genleşme elemanlarıdır. Bu kompansatörler, hem teknik işlevleri hem de estetik görünümleriyle öne çıkarak özellikle mimari bütünlüğün korunması gereken alanlarda tercih edilmektedir.
Borulama sistemleri, ısıl genleşme etkilerinin kontrol altında tutulabilmesi amacıyla farklı genleşme bölgelerine ayrılır. Bu bölgeler, sistemin güvenliğini sağlamak üzere sabit noktalar yardımıyla birbirinden izole edilir. Böylelikle, her bir genleşme bölgesinde ortaya çıkan hareket yalnızca o bölge içerisinde kalır ve burada yer alan eksenel kompansatör tarafından emilir.
Dekoratif kompansatörler, bu hareketleri güvenli şekilde absorbe ederken, aynı zamanda görsel açıdan şık bir çözüm sunar. Bu sayede, hem mühendislik gerekliliklerine hem de estetik beklentilere etkili bir şekilde yanıt verir.
Teknik Bilgi
Standart Üretim : AISI 316TI – DIN 1.4571
Özel Üretim : AISI 304 (DIN 1.4541), AISI 316 (DIN 1.4401)
Dizayn Basıncı : 16 BAR
Dizayn Sıcaklığı : 250 C max.
Standart Dış Boru: Rst 37-2 (DIN 1.0038) PN16
Özel Dış Boru : Paslanmaz Çelik
Standart Liner : Rst 37-2 (DIN 1.0038)
Özel Liner : AISI 304 (DIN 1.4541), AISI 309 (DIN 1.4828), AISI 316 (DIN 1.4401), AISI 316 ti (DIN 1.4571) vs

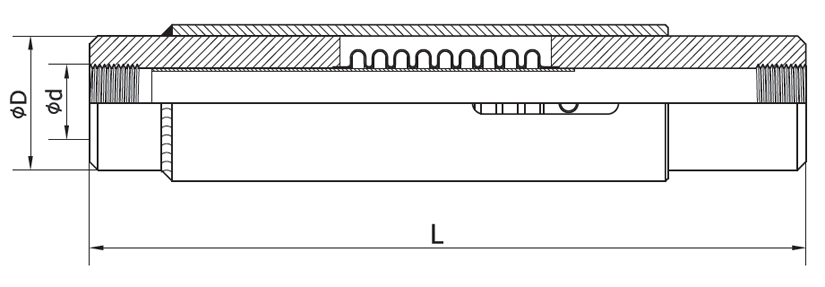

Teknik Çizim
Uygulamalar
Eksenel genleşmeleri absorbe etmek, sistemdeki gerilimi ve gürültüyü düşürmek,su boru hatları,yüksel katlı binalar, estetik bir görünüm.
Boya Bilgisi
DN15 – DN 50 arası tüm ölçülerde kaynak boyun ve tüm boru kısımlar, korozyona dayanıklı özel boyalıdır.
Özel Not
Çok özel taleplerinizi lütfen bize danışınız, ısıl genleşme tabloları için lütfen faydalı teknik tablolar bölümümüze bakınız, ürün ağırlıklarımız + – %10 töleranslıdır, aşındırıcı akışkanlar için mutlaka bize danışın.
| Çap Ød mm. |
Körük Efektif Alanı cm² |
Dış Çap ØD mm. |
Hareket + / – mm. |
Boy L mm. |
Bağlantı Şekli Tip |
Boru Ölçüsü Ölçü |
Yaklaşık Ağırlık Kg./Adet |
|---|---|---|---|---|---|---|---|
| 15 | 7.0 | 32.0 | +35 —15 | 250 | BSP | 1/2″ | 0.295 kg. |
| 20 | 7.0 | 38.0 | +35 —15 | 235 | BSP | 3/4″ | 0.390 kg. |
| 25 | 11.2 | 48.3 | +35 —15 | 260 | BSP | 1″ | 0.405 kg. |
| 32 | 16.7 | 60.3 | +35 —15 | 295 | BSP | 1 1/4″ | 0.710 kg. |
| 40 | 26.5 | 77.0 | +35 —15 | 295 | BSP | 1 1/2″ | 0.895 kg. |
| 50 | 26.5 | 77.0 | +35 —15 | 295 | BSP | 2″ | 1.295 kg. |
Montaj Esnasında Dikkat Edilmesi Gerekenler
Kurulum Öncesi Dikkat Edilmesi Gerekenler

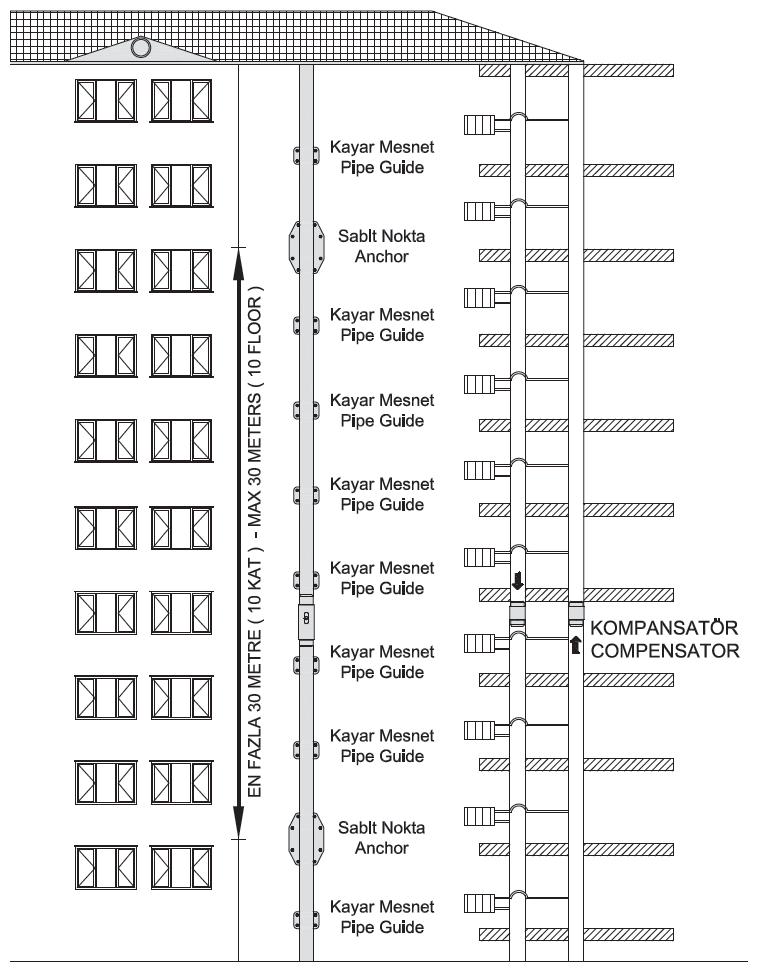

KRS-6 boru kompansatörleri kurulum esnasında monte ederken dikkat ederken dikkat edilmesi gereken hususlar, metal kompansatör uygulamalarındaki prosedürler hemen hemen aynıdır. Kurulum esnasında kompansatörlerin rahat hareket edebilmeleri için geniş bir ortam saplanmalıdır. Herşeyden önce boru hattı kayar mesnet ve sabit noktalarla uygun bir şekilde dizayn edilmelidir. Kompansatörler talimatlarda gösterildiği gibi sabit noktalar arasına monte edilmelidir.
