KRS-4 30mm

Dıştan Basınçlı

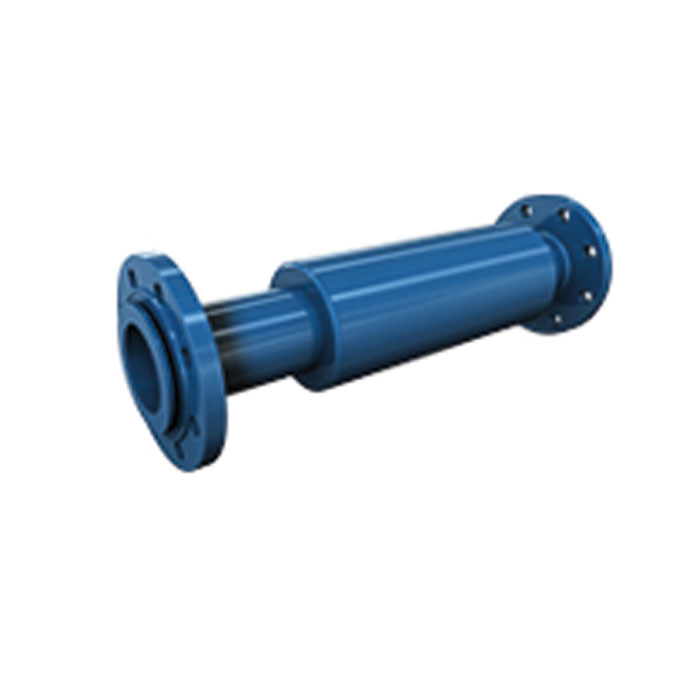

Dıştan basınçlı kompansatörler, eksenel kompansatör çeşitlerinden biridir ve boru hattında meydana gelen ısıl genleşmeleri eksen doğrultusunda absorbe eden özel genleşme elemanları olarak görev yapar. Bu tip kompansatörlerde körük, iç basınca karşı dış gövde tarafından desteklenir, böylece daha yüksek basınçlı sistemlerde dahi güvenli bir performans sunar.

Borulama sistemleri, mühendislik esaslarına uygun şekilde farklı genleşme bölgelerine ayrılarak, sabit noktalar aracılığıyla birbirinden izole edilir. Bu yapı sayesinde, belirli bir bölgede oluşan genleşme hareketi yalnızca o bölgeye özgü olarak yerleştirilen dıştan basınçlı eksenel kompansatör ile kontrollü bir şekilde emilir.

Dıştan basınçlı tasarım, körüğe doğrudan dış ortam yerine koruyucu bir muhafaza ile basıncın uygulanmasını sağlar. Bu sayede körük üzerindeki burkulma riski azaltılır, daha uzun servis ömrü elde edilir ve kompansatörün yüksek performansla çalışması garanti altına alınır.

Bu ürün grubu, özellikle yüksek basınçlı ve uzun boru hatlarında güvenle kullanılmak üzere tercih edilmektedir.

Clipboard Clipboard

Teknik Bilgi

Standart Üretim : AISI 321 – DIN 1.4541
Özel Üretim : AISI 304 (DIN 1.4541), AISI 309 (DIN 1.4828), AISI 316 (DIN 1.4401), AISI 316 ti (DIN 1.4571) vs

Dizayn Basıncı : 16 BAR
Dizayn Sıcaklığı : – 196 + 550 C

Standart Kaynak Boyun: Rst 37-2 (DIN 1.0038)
Özel Kaynak Boyun : Paslanmaz Çelik

Standart Flanş : Rst 37-2 (DIN 1.0038)
Özel Flanş : Paslanmaz Çelik DIN – BS – EN – ANSI vs.

Brush Brush

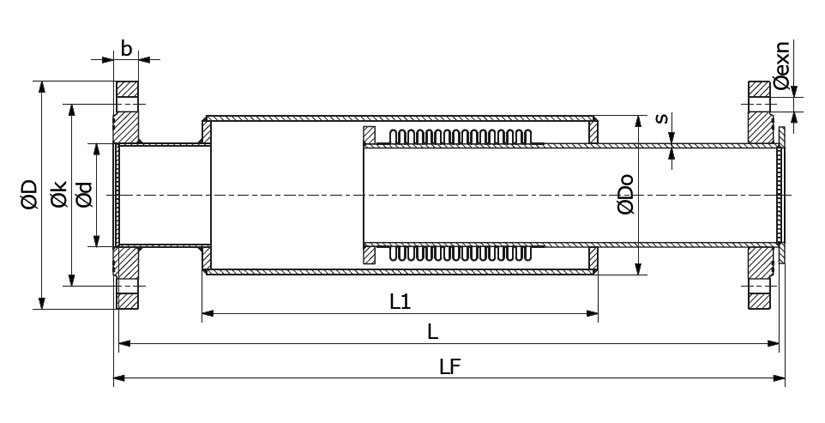

Teknik Çizim

Cog Cog

Uygulamalar

Eksenel genleşmeleri absorbe etmek, sistemdeki gerilimi ve gürültüyü düşürmek, tüm makinalar, tüm motorlar, tüm pompalar, endüstriyel uygulamalar, egzost uygulamaları, gaz ve su hatları, içme suyu hatları vb.

Palette Palette

Boya Bilgisi

DN 25–DN 300 arası flanşlar kadmiyum kaplıdır. DN 300 ve üstü ölçülerde ise korozyona karşı dirençli özel boyalı flanşlar kullanılır. Endüstriyel sistemler için yüksek dayanıklılık ve uzun ömürlü kullanım sunar.

Attention Attention

Özel Not

Talep edilirse dizayn sıcaklığı +950°C’ye kadar çıkar. Özel istekler için bize ulaşın. Flanş tabloları teknik tablolar bölümünde yer alır. Ürün ağırlıkları ±%10 toleranslıdır. Aşındırıcı akışkanlarda layner önerilir.

ÇAP BOY DIŞ ÇAP
Ø Do
mm		 HAREKET +/-
AX
mm		 YAY SABİTİ
AX
N/mm		 KÖRÜK EFEKTİF ALANI
KEA
cm²		 BORU ÖLÇÜSÜ
Ø D x s
mm		 YAKLAŞIK AĞIRLIK
Kg
DN L
mm		 LF
mm
25 295 305 165 60,3 x 3,65 +5-25 19 12 33,7 x 3,25 2.0
32 295 305 165 76,1 x 3,65 +5-25 20 13 42,4 x 3,25 2.7
40 310 320 180 76,1 x 3,65 +5-25 21 24 48,3 x 3,25 3.0
50 310 320 180 88,9 x 4,05 +5-25 22 37 60,3 x 3,65 3.9
65 320 330 190 114,3 x 4,5 +5-25 23 58 76,1 x 3,65 5.8
80 320 330 190 139,7 x 4,85 +5-25 24 82 88,9 x 4,05 8.1
100 330 340 200 165,1 x 4,85 +5-25 37 134 114,3 x 4,50 11.0
125 330 340 200 194 x 5,0 +5-25 46 192 139,7 x 4,85 14.4
150 340 350 210 219,1 x 6,0 +5-25 55 265 165,1 x 4,85 17.8
200 370 385 170 280 x 6,0 +5-25 102 442 219,1 x 6,30 25.9
250 390 405 190 355,6 x 6,0 +5-25 143 683 273,0 x 6,30 36.9
