KRS-1 30-60mm
Döner Flanşlı
Döner flanşlı kompansatörler, eksenel kompansatör grubuna dahil olan ve boru hatlarında oluşan ısıl genleşmeleri boru ekseni doğrultusunda absorbe etmek üzere tasarlanmış özel genleşme elemanlarıdır. Bu kompansatörler, flanş bağlantı sistemleri sayesinde montaj kolaylığı sunar ve özellikle bakım gerektiren sistemlerde pratiklik sağlar.
Termal genleşmenin etkili bir şekilde kontrol altına alınabilmesi için borulama sistemi, mühendislik prensiplerine uygun olarak çeşitli genleşme bölgelerine ayrılır. Her bir genleşme bölgesi, sabit noktalar aracılığıyla diğerlerinden izole edilerek sistemin stabilitesi artırılır. Bu yapı sayesinde, her genleşme bölgesinde meydana gelen eksenel hareket yalnızca o bölgeye özel olarak konumlandırılmış döner flanşlı kompansatörler vasıtasıyla emilir ve dengelenir.
Teknik Bilgi
Standart Üretim : AISI 321 – DIN 1.4541
Özel Üretim : AISI 304 (DIN 1.4541), AISI 309 (DIN 1.4828), AISI 316 (DIN 1.4401), AISI 316 ti (DIN 1.4571) vs
Dizayn Basıncı : 16 BAR
Dizayn Sıcaklığı : – 196 + 550 C
Standart Flanş : Rst 37-2 (DIN 1.0038) PN 2.5 – PN 6 – PN 10 – PN 16
Özel Flanş : Paslanmaz Çelik DIN – BS – EN – ANSI vs.
Standart Liner : AISI 321 – DIN 1.4541
Özel Liner : AISI 304 (DIN 1.4541), AISI 309 (DIN 1.4828), AISI 316 (DIN 1.4401), AISI 316 ti (DIN 1.4571) vs

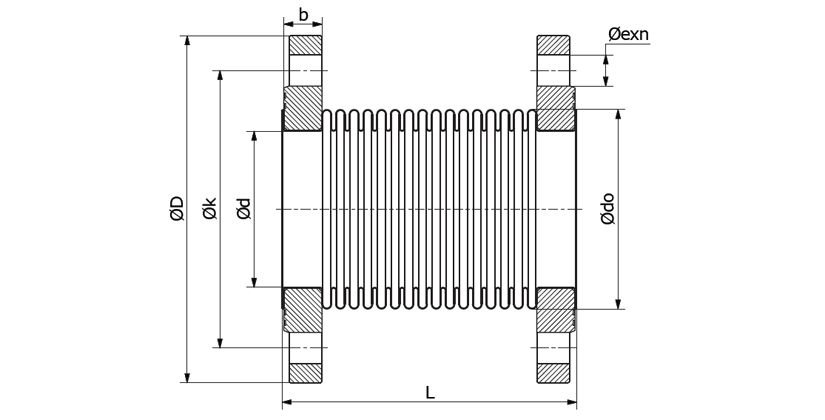

Teknik Çizim
Uygulamalar
Eksenel genleşmeleri absorbe etmek, sistemdeki gerilimi ve gürültüyü düşürmek, tüm makinalar, tüm motorlar, tüm pompalar, endüstriyel uygulamalar, egzost uygulamaları, gaz ve su hatları, içme suyu hatları vb.
Boya Bilgisi
DN 25–DN 300 arası flanşlar kadmiyum kaplıdır. DN 300 ve üstü ölçülerde ise korozyona karşı dirençli özel boyalı flanşlar kullanılır. Endüstriyel sistemler için yüksek dayanıklılık ve uzun ömürlü kullanım sunar.
Özel Not
Talep edilirse dizayn sıcaklığı +950°C’ye kadar çıkar. Özel istekler için bize ulaşın. Flanş tabloları teknik tablolar bölümünde yer alır. Ürün ağırlıkları ±%10 toleranslıdır. Aşındırıcı akışkanlarda layner önerilir.
| Çap DN Ø |
Boy L (mm) |
İç / Dış Ø d / Ø Do (mm) |
Hareket Toplam +/- AX (mm) |
Yay Sabiti AX (N/mm) |
Körük Efektif Alanı KEA (cm²) |
Flanş Dış çapı D (mm) |
Flanş delik merkezi k (mm) |
Flanş kalınlığı b (mm) |
Flanş delik adeti n (adet) |
Delik çapı e (mm) |
Yaklaşık Ağırlık (kg) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ø d (mm) | Ø Do (mm) | |||||||||||
| 25 | 120 | 36 | 45 | +10 -20 | 25 | 12 | 115 | 85 | 16 | 4 | 14 | 1,30 |
| 32 | 120 | 44 | 53 | +10 -20 | 31 | 18 | 140 | 100 | 16 | 4 | 18 | 2,50 |
| 40 | 120 | 50 | 62 | +10 -20 | 39 | 24 | 150 | 110 | 16 | 4 | 18 | 3,40 |
| 50 | 120 | 61 | 77 | +10 -20 | 43 | 37 | 165 | 125 | 18 | 4 | 18 | 4,70 |
| 180 | 61 | 77 | +20 -40 | 45 | 6,10 | |||||||
| 65 | 120 | 77 | 97 | +10 -20 | 49 | 58 | 185 | 145 | 18 | 4 | 18 | 5,90 |
| 180 | 77 | 97 | +20 -40 | 55 | 6,40 | |||||||
| 80 | 120 | 90 | 115 | +10 -20 | 38 | 82 | 200 | 160 | 20 | 8 | 18 | 7,80 |
| 180 | 90 | 115 | +20 -40 | 25 | 8,60 | |||||||
| 100 | 120 | 117 | 146 | +10 -20 | 35 | 134 | 220 | 180 | 20 | 8 | 18 | 8,00 |
| 180 | 117 | 146 | +20 -40 | 22 | 134 | 220 | 180 | 20 | 8 | 18 | 9,10 | |
| 125 | 120 | 142 | 170 | +10 -20 | 31 | 192 | 250 | 210 | 22 | 8 | 18 | 10,80 |
| 180 | 142 | 170 | +20 -40 | 21 | 192 | 250 | 210 | 22 | 8 | 18 | 12,10 | |
| 150 | 130 | 169 | 199 | +10 -20 | 28 | 265 | 285 | 240 | 22 | 8 | 22 | 13,40 |
| 190 | 169 | 199 | +20 -40 | 17 | 265 | 285 | 240 | 22 | 8 | 22 | 15,90 | |
| 200 | 140 | 220 | 254 | +10 -20 | 24 | 442 | 340 | 295 | 24 | 12 | 22 | 18,10 |
| 200 | 220 | 254 | +20 -40 | 15 | 442 | 340 | 295 | 24 | 12 | 22 | 22,10 | |
| 250 | 140 | 275 | 315 | +10 -20 | 25 | 683 | 405 | 355 | 26 | 12 | 26 | 24,80 |
| 200 | 275 | 315 | +20 -40 | 14 | 683 | 405 | 355 | 26 | 12 | 26 | 29,80 | |
