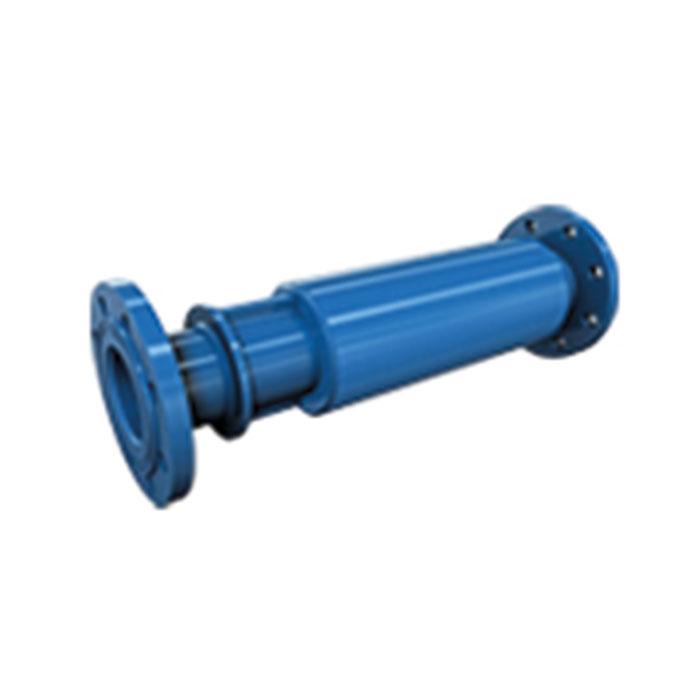

KRS-15 PN 16
Merkezi Isıtma
Merkezi ısıtma kompansatörleri, eksenel kompansatör grubu içerisinde yer alan ve özellikle merkezi ısıtma sistemlerinde meydana gelen ısıl genleşmeleri eksenel doğrultuda absorbe etmek üzere tasarlanmış genleşme elemanlarıdır. Bu kompansatörler, boru hatlarında sıcaklık farklarından kaynaklanan boyuna uzama ve kısalmaları dengeler, sistemin güvenli ve verimli şekilde çalışmasına katkı sağlar.
Borulama sistemleri, farklı genleşme bölgelerine ayrılarak bu bölgeler sabit noktalar vasıtasıyla birbirinden izole edilir. Bu mühendislik yaklaşımı sayesinde, bir genleşme bölgesinde meydana gelen termal hareket, yalnızca o bölgeye yerleştirilen merkezi ısıtma kompansatörü tarafından kontrollü bir şekilde emilir.
Merkezi ısıtma sistemlerinde genellikle uzun hatlar, değişken sıcaklıklar ve sürekli çalışma koşulları bulunduğundan, bu kompansatörlerin doğru konumlandırılması ve doğru ürün tipiyle kullanılması kritik önem taşır. Aksi takdirde sistemde basınç kayıpları, bağlantı deformasyonları veya sızdırmazlık problemleri ortaya çıkabilir.
Merkezi ısıtma kompansatörleri, bu tür riskleri minimize ederek sistem ömrünü uzatır ve bakım ihtiyacını azaltır.
Teknik Bilgi
Standart Üretim : AISI 321 – DIN 1.4541
Özel Üretim : AISI 304 (DIN 1.4541), AISI 309 (DIN 1.4828), AISI 316 (DIN 1.4401), AISI 316 ti (DIN 1.4571) vs
Dizayn Basıncı : 16 BAR
Dizayn Sıcaklığı : – 196 + 550 C
Standart Kaynak Boyun: Rst 37-2 (DIN 1.0038)
Özel Kaynak Boyun : Paslanmaz Çelik
Standart Flanş : Rst 37-2 (DIN 1.0038)
Özel Flanş : Paslanmaz Çelik DIN – BS – EN – ANSI vs.

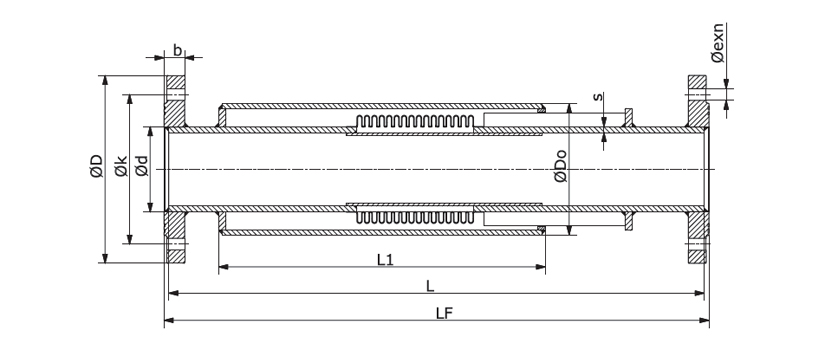

Teknik Çizim
Uygulamalar
Eksenel genleşmeleri absorbe etmek, sistemdeki gerilimi ve gürültüyü düşürmek, tüm makinalar, tüm motorlar, tüm pompalar, endüstriyel uygulamalar, egzost uygulamaları, gaz ve su hatları, içme suyu hatları vb.
Boya Bilgisi
DN 25–DN 300 arası flanşlar kadmiyum kaplıdır. DN 300 ve üstü ölçülerde ise korozyona karşı dirençli özel boyalı flanşlar kullanılır. Endüstriyel sistemler için yüksek dayanıklılık ve uzun ömürlü kullanım sunar.
Özel Not
Talep edilirse dizayn sıcaklığı +950°C’ye kadar çıkar. Özel istekler için bize ulaşın. Flanş tabloları teknik tablolar bölümünde yer alır. Ürün ağırlıkları ±%10 toleranslıdır. Aşındırıcı akışkanlarda layner önerilir.
| ÇAP | boyutlar
uzn.gen.yük. |
DIŞ ÇAP | HAREKET | YAY SABİT | KÖRÜK EFEKTİK ALANI | BORU ÖLÇÜSÜ | YAKLAŞIK AĞIRLIK |
|---|---|---|---|---|---|---|---|
| 40 | 705 x 720 x 310 | 76,1 | -100 | 21 | 24 | 48,3 x 2,6 | 5.0 |
| 50 | 705 x 720 x 310 | 88,9 | -100 | 22 | 37 | 60,3 x 2,9 | 5.5 |
| 65 | 705 x 720 x 310 | 114,3 | -100 | 23 | 58 | 76,1 x 2,9 | 9.0 |
| 80 | 705 x 720 x 310 | 133,0 | -100 | 24 | 82 | 88,9 x 3,2 | 11.0 |
| 100 | 745 x 760 x355 | 159,0 | -125 | 37 | 134 | 114,3 x 3,6 | 18.5 |
| 125 | 695 x 710 x 305 | 193,7 | -125 | 46 | 192 | 139,7 x 4,0 | 22.5 |
| 150 | 695 x 710 x 305 | 219,1 | -125 | 55 | 265 | 168,3 x 4,5 | 26.0 |
| 200 | 735 x 750 x 350 | 273,0 | -150 | 102 | 442 | 219,1 x 4,5 | 36.0 |
| 250 | 735 x 750 x 350 | 323,9 | -150 | 143 | 683 | 273,0 x 5,0 | 50.0 |
| 300 | 735 x 750 x 350 | 380,0 | -150 | 155 | 1017 | 323,9 x 5,6 | 70.0 |
