KRS-21 PN 16

Döner Flanşlı Limitrotlu

Yanal Kompansatörler, bir veya iki adet açısal kompansatörün özel bir düzenleme ile bir araya getirilmesiyle oluşturulan, yanal yöndeki hareketleri absorbe etmek amacıyla tasarlanmış genleşme elemanlarıdır. Bu kompansatörler, boru sistemlerinde eksenel doğrultuya dik düzlemde meydana gelen termal genleşmeleri etkin biçimde kontrol altına alarak sistemin yapısal bütünlüğünü korur.

Yanal kompansatörlerde, körükler arasındaki mesafe arttıkça absorbe edilebilecek genleşme miktarı da doğrudan artar. Bu özellik, sistem tasarımında esnek çözümler sunar ve farklı genleşme ihtiyaçlarına göre özelleştirilmiş uygulamalara olanak tanır.

Bu tip kompansatörler, büyük miktarda yanal genleşme hareketinin meydana geldiği sistemlerde yüksek performans sağlar. Özellikle birden fazla yanal kompansatörün birlikte kullanıldığı sistem tasarımları, geniş mesafelerde ortaya çıkan termal genleşmelerin emilmesinde en etkili ve güvenli çözümler arasında yer alır.

Clipboard Clipboard

Teknik Bilgi

Standart Üretim : AISI 321 – DIN 1.4541
Özel Üretim : AISI 304 (DIN 1.4541), AISI 309 (DIN 1.4828), AISI 316 (DIN 1.4401), AISI 316 ti (DIN 1.4571) vs

Dizayn Basıncı : 16 BAR
Dizayn Sıcaklığı : – 196 + 550 C

Standart Boyun-Flanş : Rst 37-2 (DIN 1.0038)
Özel Boyun-Flanş : Paslanmaz Çelik DIN – BS – EN – ANSI vs.

Standart Rod-Somun : Rst 37-2 (DIN 1.0038)
Özel Rod-Somun : AISI 304 (DIN 1.4541), AISI 309 (DIN 1.4828), AISI 316 (DIN 1.4401), AISI 316 ti (DIN 1.4571) vs

Brush Brush

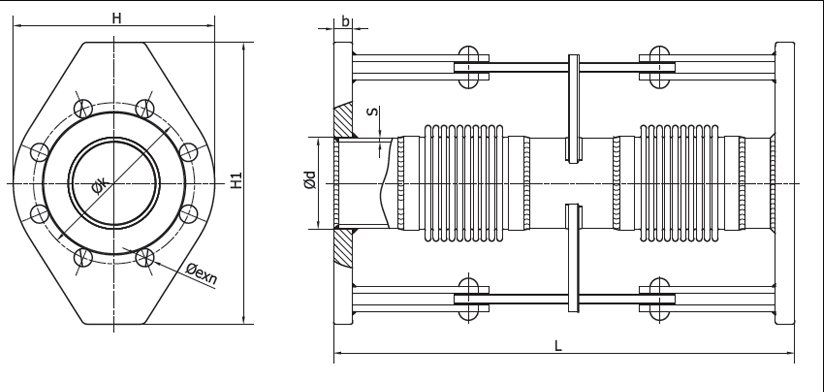

Teknik Çizim

Cog Cog

Uygulamalar

Yanal kompansatörler, boru sistemlerinde oluşan yanal hareketleri absorbe ederek, sistemdeki gerilimi ve titreşim kaynaklı gürültüyü azaltır. Tüm makineler, motorlar, pompalar, endüstriyel proses hatları, egzoz sistemleri, gaz ve su tesisatları ile içme suyu uygulamalarında güvenle tercih edilir.

Palette Palette

Boya Bilgisi

Tüm boyun, mafsal ve flanş parçaları, her ölçüde korozyona karşı özel koruyucu boya ile kaplanmıştır. Bu kaplama, özellikle dış ortam etkilerine maruz kalan sistemlerde uzun süreli dayanıklılık sağlar. Yüzey işlemleri, kalite ve güvenlik standartlarına uygun olarak titizlikle uygulanmaktadır.

Attention Attention

Özel Not

Tasarım sıcaklıkları talep doğrultusunda +950 °C’ye kadar çıkabilmektedir. Özel çalışma şartları için lütfen teknik ekibimizle iletişime geçiniz. Flanş ölçüleri için “Faydalı Teknik Tablolar” bölümünü inceleyebilirsiniz. Ürün ağırlıkları %10 toleranslıdır.

Çap Boy İç Dış Lim. Çub. Dış Ölçü yanal hareket +/- yanal yay sabiti Körük efektif alanı flanş dış çap Flanş Delik Merkezi Flanş Kalınlığı Flanş delik Adedİ Delik Çapı Yaklaşık Ağırlık
25 130 36 45 175 12.5 38 12 115 85 16 4 14 3.8
32 140 44 53 200 12.5 42 18 140 100 16 4 18 4.1
40 150 50 62 210 12.5 45 24 150 110 16 4 18 4.6
50 155 61 77 225 10.5 46 28 160 125 16 4 18 6.5
65 160 77 97 245 10.5 58 35 180 145 18 4 18 8.0
80 170 90 115 270 9.5 104 82 220 160 20 8 18 9.6
100 175 117 146 290 9.5 131 134 220 180 20 8 18 12.1
125 195 145 170 335 7.5 341 192 250 210 22 8 18 15.9
150 225 169 199 375 7.5 359 265 250 240 22 8 24 17.8
200 245 220 254 440 7.5 371 442 340 295 24 12 22 24.5
250 250 275 315 505 7.5 833 683 405 355 26 12 26 35.2
300 280 328 395 570 6.5 1761 1019 460 410 28 12 30 51.2
350 300 365 419 630 6.5 2259 1205 520 470 30 16 32 70.9
400 290 410 476 700 6.0 3221 1538 580 525 32 16 34 94.7
450 300 460 526 760 5.5 4528 1897 640 585 32 20 36 125.5
500 300 508 569 850 5 5879 2273 715 650 34 20 40 156.6
