KRS-24 PN 16

Univ. Kayn.Boyun Limitrotlu

Yanal Kompansatörler, bir veya iki adet açısal kompansatörün özel bir düzenleme ile bir araya getirilmesiyle oluşturulan, yanal yöndeki hareketleri absorbe etmek amacıyla tasarlanmış genleşme elemanlarıdır. Bu kompansatörler, boru sistemlerinde eksenel doğrultuya dik düzlemde meydana gelen termal genleşmeleri etkin biçimde kontrol altına alarak sistemin yapısal bütünlüğünü korur.

Yanal kompansatörlerde, körükler arasındaki mesafe arttıkça absorbe edilebilecek genleşme miktarı da doğrudan artar. Bu özellik, sistem tasarımında esnek çözümler sunar ve farklı genleşme ihtiyaçlarına göre özelleştirilmiş uygulamalara olanak tanır.

Bu tip kompansatörler, büyük miktarda yanal genleşme hareketinin meydana geldiği sistemlerde yüksek performans sağlar. Özellikle birden fazla yanal kompansatörün birlikte kullanıldığı sistem tasarımları, geniş mesafelerde ortaya çıkan termal genleşmelerin emilmesinde en etkili ve güvenli çözümler arasında yer alır.

Clipboard Clipboard

Teknik Bilgi

Standart Üretim : AISI 321 – DIN 1.4541
Özel Üretim : AISI 304 (DIN 1.4541), AISI 309 (DIN 1.4828), AISI 316 (DIN 1.4401), AISI 316 ti (DIN 1.4571) vs

Dizayn Basıncı : 16 BAR
Dizayn Sıcaklığı : – 196 + 550 C

Standart Boyun-Flanş : Rst 37-2 (DIN 1.0038)
Özel Boyun-Flanş : Paslanmaz Çelik DIN – BS – EN – ANSI vs.

Standart Rod-Somun : Rst 37-2 (DIN 1.0038)
Özel Rod-Somun : AISI 304 (DIN 1.4541), AISI 309 (DIN 1.4828), AISI 316 (DIN 1.4401), AISI 316 ti (DIN 1.4571) vs

Brush Brush

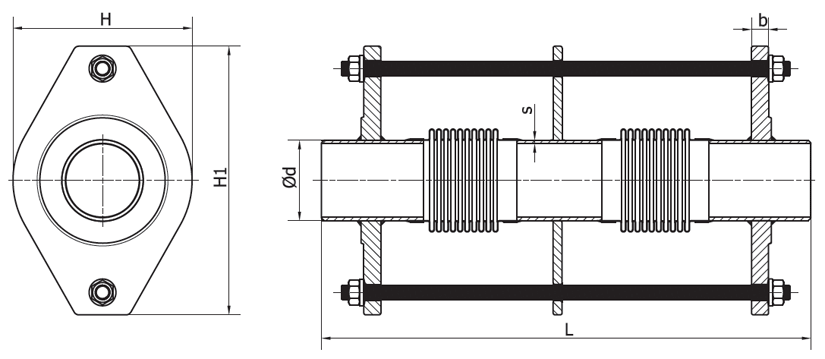

Teknik Çizim

Cog Cog

Uygulamalar

Yanal kompansatörler, boru sistemlerinde oluşan yanal hareketleri absorbe ederek, sistemdeki gerilimi ve titreşim kaynaklı gürültüyü azaltır. Tüm makineler, motorlar, pompalar, endüstriyel proses hatları, egzoz sistemleri, gaz ve su tesisatları ile içme suyu uygulamalarında güvenle tercih edilir.

Palette Palette

Boya Bilgisi

Tüm boyun, mafsal ve flanş parçaları, her ölçüde korozyona karşı özel koruyucu boya ile kaplanmıştır. Bu kaplama, özellikle dış ortam etkilerine maruz kalan sistemlerde uzun süreli dayanıklılık sağlar. Yüzey işlemleri, kalite ve güvenlik standartlarına uygun olarak titizlikle uygulanmaktadır.

Attention Attention

Özel Not

Tasarım sıcaklıkları talep doğrultusunda +950 °C’ye kadar çıkabilmektedir. Özel çalışma şartları için lütfen teknik ekibimizle iletişime geçiniz. Flanş ölçüleri için “Faydalı Teknik Tablolar” bölümünü inceleyebilirsiniz. Ürün ağırlıkları %10 toleranslıdır.

Çap Boy Oval Flanş Oval Flanş Yüksekliği Yan Hareket +/- Yan Yay Sabiti Eksel Hareket +/- KÖRÜK EFEKTİF Alanı Kaynak Boyun Ölçüleri Yaklaşık Ağırlık
25 385 65 110 25 7.1 45 12 33.7 x 2.6 6.5
25 510 65 110 50 2.8 45 18 33.7 x 2.6 6.9
25 650 65 110 75 1.3 45 24 33.7 x 2.6 7.8
25 800 65 110 100 0.5 45 37 33.7 x 2.6 8.6
32 385 70 115 25 7.3 45 18 42.4 x 2.6 6.7
32 510 70 115 50 3.0 45 24 42.4 x 2.6 7.3
32 650 70 115 75 1.3 45 45 42.4 x 2.6 8.2
32 800 70 115 100 0.6 45 58 42.4 x 2.6 9.0
40 390 75 125 25 7.6 45 18 48.3 x 2.6 6.7
40 515 75 125 50 3.2 45 37 48.3 x 2.6 7.2
40 655 75 125 75 1.4 45 58 48.3 x 2.6 8.0
40 805 75 125 100 0.7 45 72 48.3 x 2.6 9.1
50 400 95 160 25 7.6 45 37 60.3 x 2.9 7.6
50 525 95 160 50 3.1 45 58 60.3 x 2.9 7.9
50 665 95 160 75 1.4 45 82 60.3 x 2.9 8.6
50 815 95 160 100 0.8 45 102 60.3 x 2.9 9.3
65 440 115 175 25 5.3 45 58 76.1 x 2.9 8.2
65 550 115 175 50 2.1 45 58 76.1 x 2.9 8.9
65 690 115 175 75 1.0 45 82 76.1 x 2.9 9.7
65 830 115 175 100 0.6 45 104 76.1 x 2.9 10.8
80 445 125 190 25 15.4 45 82 88.9 x 3.2 10.6
80 555 125 190 50 5.4 45 82 88.9 x 3.2 11.6
80 695 125 190 75 2.7 45 82 88.9 x 3.2 12.9
80 835 125 190 100 1.4 45 82 88.9 x 3.2 13.4
100 465 155 225 25 25.7 45 134 114.3 x 3.6 12.8
100 575 155 225 50 10.2 45 134 114.3 x 3.6 13.9
100 715 155 225 75 5.3 45 134 114.3 x 3.6 15.6
100 855 155 225 100 2.5 45 134 114.3 x 3.6 17.4
125 500 195 260 25 25.7 45 192 139.7 x 4.0 12.8
125 770 195 260 50 8.7 45 192 139.7 x 4.0 13.9
125 1010 195 260 75 4.4 45 192 139.7 x 4.0 15.6
125 1245 195 260 100 2.8 45 192 139.7 x 4.0 17.4
150 530 225 285 25 37.6 45 265 168.3 x 4.5 24.0
150 790 225 285 50 13.5 45 265 168.3 x 4.5 29.2
150 1030 225 285 75 6.8 45 265 168.3 x 4.5 34.3
150 1265 225 285 100 3.9 45 265 168.3 x 4.5 39.7
200 615 285 385 25 104.5 75 442 219.1 x 6.3 46.5
200 845 285 385 50 60.5 75 683 273.0 x 6.3 55.2
200 1085 285 385 75 30.5 75 683 273.0 x 6.3 62.0
200 1320 285 385 100 17.0 75 683 273.0 x 6.3 63.0
250 615 345 435 25 138.7 75 683 273.0 x 6.3 75.4
250 845 345 435 50 73.9 75 683 273.0 x 6.3 86.0
250 1085 345 435 75 33.5 75 683 273.0 x 6.3 97.0
250 1320 345 435 100 18.9 75 683 273.0 x 6.3 102.0
300 835 380 620 25 98.5 100 1019 323.9 x 7.1 102.7
300 935 380 620 50 67.5 100 1019 323.9 x 7.1 107.5
300 1135 380 620 75 34.0 100 1019 323.9 x 7.1 118.0
300 1335 380 620 100 19.1 100 1019 323.9 x 7.1 130.0
350 835 425 655 25 12.5 100 1205 355.6 x 8.0 121.0
350 935 425 655 50 68.5 100 1205 355.6 x 8.0 130.0
350 1135 425 655 75 32.5 100 1205 355.6 x 8.0 143.0
350 1335 425 655 100 19.1 100 1205 355.6 x 8.0 159.0
400 850 485 705 25 175.5 100 1538 406.4 x 8.0 150.0
400 950 485 705 50 115.0 100 1538 406.4 x 8.0 162.0
400 1200 485 705 75 76.5 100 1538 406.4 x 8.0 192.0
400 1350 485 705 100 30.3 100 1538 406.4 x 8.0 209.0
450 850 535 755 25 247.0 100 1897 457.2 x 10.0 181.0
450 1000 535 755 50 106.1 100 1897 457.2 x 10.0 195.0
450 1230 535 755 75 48.4 100 1897 457.2 x 10.0 219.0
450 1470 535 755 100 28.4 100 1897 457.2 x 10.0 241.0
500 850 585 805 25 320.0 100 2273 508.0 x 10.0 225.0
500 1000 585 805 50 137.8 100 2273 508.0 x 10.0 248.0
500 1200 585 805 75 61.8 100 2273 508.0 x 10.0 279.0
500 1470 585 805 100 35.1 100 2273 508.0 x 10.0 310.0
