KRS-22 PN 16
Kaynak Boyunlu Limitrotlu
Yanal Kompansatörler, bir veya iki adet açısal kompansatörün özel bir düzenleme ile bir araya getirilmesiyle oluşturulan, yanal yöndeki hareketleri absorbe etmek amacıyla tasarlanmış genleşme elemanlarıdır. Bu kompansatörler, boru sistemlerinde eksenel doğrultuya dik düzlemde meydana gelen termal genleşmeleri etkin biçimde kontrol altına alarak sistemin yapısal bütünlüğünü korur.
Yanal kompansatörlerde, körükler arasındaki mesafe arttıkça absorbe edilebilecek genleşme miktarı da doğrudan artar. Bu özellik, sistem tasarımında esnek çözümler sunar ve farklı genleşme ihtiyaçlarına göre özelleştirilmiş uygulamalara olanak tanır.
Bu tip kompansatörler, büyük miktarda yanal genleşme hareketinin meydana geldiği sistemlerde yüksek performans sağlar. Özellikle birden fazla yanal kompansatörün birlikte kullanıldığı sistem tasarımları, geniş mesafelerde ortaya çıkan termal genleşmelerin emilmesinde en etkili ve güvenli çözümler arasında yer alır.
Teknik Bilgi
Standart Üretim : AISI 321 – DIN 1.4541
Özel Üretim : AISI 304 (DIN 1.4541), AISI 309 (DIN 1.4828), AISI 316 (DIN 1.4401), AISI 316 ti (DIN 1.4571) vs
Dizayn Basıncı : 16 BAR
Dizayn Sıcaklığı : – 196 + 550 C
Standart Boyun-Flanş : Rst 37-2 (DIN 1.0038)
Özel Boyun-Flanş : Paslanmaz Çelik DIN – BS – EN – ANSI vs.
Standart Rod-Somun : Rst 37-2 (DIN 1.0038)
Özel Rod-Somun : AISI 304 (DIN 1.4541), AISI 309 (DIN 1.4828), AISI 316 (DIN 1.4401), AISI 316 ti (DIN 1.4571) vs

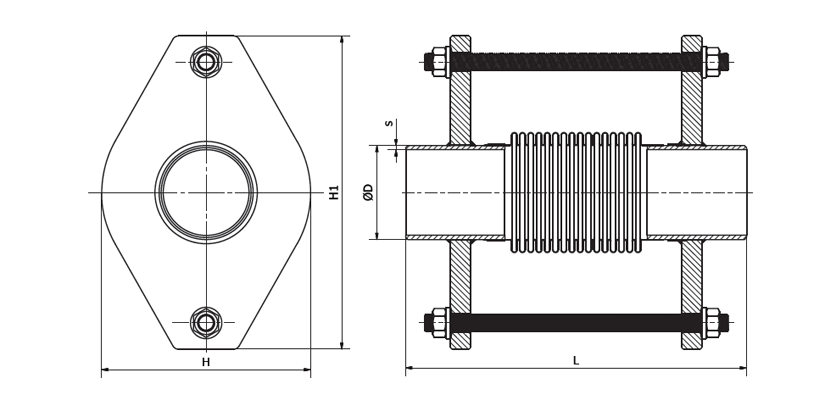

Teknik Çizim
Uygulamalar
Yanal kompansatörler, boru sistemlerinde oluşan yanal hareketleri absorbe ederek, sistemdeki gerilimi ve titreşim kaynaklı gürültüyü azaltır. Tüm makineler, motorlar, pompalar, endüstriyel proses hatları, egzoz sistemleri, gaz ve su tesisatları ile içme suyu uygulamalarında güvenle tercih edilir.
Boya Bilgisi
Tüm boyun, mafsal ve flanş parçaları, her ölçüde korozyona karşı özel koruyucu boya ile kaplanmıştır. Bu kaplama, özellikle dış ortam etkilerine maruz kalan sistemlerde uzun süreli dayanıklılık sağlar. Yüzey işlemleri, kalite ve güvenlik standartlarına uygun olarak titizlikle uygulanmaktadır.
Özel Not
Tasarım sıcaklıkları talep doğrultusunda +950 °C’ye kadar çıkabilmektedir. Özel çalışma şartları için lütfen teknik ekibimizle iletişime geçiniz. Flanş ölçüleri için “Faydalı Teknik Tablolar” bölümünü inceleyebilirsiniz. Ürün ağırlıkları %10 toleranslıdır.
| Çap | Boy | Kaynak Boyun Ölçüleri | Oval Flanş H | Oval Flanş H1 | Yanal Hareket +/- | Yanal Yay Sabiti | Körük Efektif Alanı | Yaklaşık Ağırlık |
|---|---|---|---|---|---|---|---|---|
| 25 | 210 | 33.7 x 2.6 | 65 | 110 | 12.5 | 38 | 12 | 2.0 |
| 32 | 215 | 42.4 x 2.6 | 70 | 115 | 12.5 | 42 | 18 | 2.1 |
| 40 | 225 | 48.3 x 2.6 | 75 | 125 | 12.5 | 45 | 24 | 3.0 |
| 50 | 250 | 60.3 x 2.9 | 95 | 160 | 10.5 | 46 | 37 | 3.4 |
| 65 | 275 | 76.1 x 2.9 | 115 | 175 | 10.5 | 50 | 58 | 4.3 |
| 80 | 280 | 88.9 x 3.2 | 125 | 190 | 9.5 | 104 | 82 | 8.5 |
| 100 | 295 | 114.3 x 3.6 | 155 | 225 | 9.5 | 131 | 134 | 10.0 |
| 125 | 305 | 139.7 x 4.0 | 195 | 260 | 7.5 | 341 | 192 | 12.0 |
| 150 | 325 | 168.3 x 4.5 | 225 | 285 | 7.5 | 359 | 265 | 16.0 |
| 200 | 380 | 219.1 x 6.3 | 285 | 385 | 7.5 | 371 | 442 | 26.0 |
| 250 | 380 | 273.0 x 6.3 | 345 | 435 | 7.5 | 833 | 683 | 36.0 |
| 300 | 535 | 323.9 x 7.1 | 380 | 620 | 6.5 | 1761 | 1019 | 63.0 |
| 350 | 535 | 355.6 x 8.0 | 425 | 655 | 6.5 | 2259 | 1205 | 71.0 |
| 400 | 535 | 406.4 x 8.0 | 485 | 705 | 5.5 | 3221 | 1538 | 120.0 |
| 450 | 535 | 457.2 x 10.0 | 535 | 755 | 5.0 | 4528 | 1897 | 143.0 |
| 500 | 535 | 508.0 x 10.0 | 585 | 805 | 5.0 | 5879 | 2273 | 157.0 |
